- 一線式EE-PROM DS2430A在傳感器系統中的應用
- 來源：電子發燒友 發表于 2010/10/26
DS2430A是256位一線式EE-PROM，具有3引腳TO-92小體積封裝形式或6引腳TSOC表面貼封裝形式，能安裝到印制電路板上或進行引線，其典型應用包括儲存校準系數、板卡識別以及產品升級的狀態信息等，很適合應用到即插即用傳感器系統的識別模塊中。它除了具有一般1-Wire器件的特性外，還有一些特殊的結構和要求。
1 DS2430A的內部基本結構

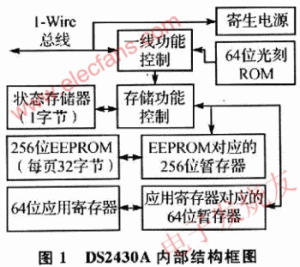

DS2430A內部結構如圖1所示。DS2430A有2個主要的數據部件：光刻ROM和存儲器。其存儲器由3個獨立部分組成，分別為256位數據存儲器EEPROM、64位應用寄存器和8位狀態寄存器。每個數據存儲器和應用寄存器都有其對應的暫存單元，稱為暫存器，當向該器件寫入數據時，暫存器可作為緩沖器使用。數據存儲器可在需要時反復讀寫，而應用寄存器只能編程一次。一旦對應用寄存器進行編程，它將自動進入寫保護狀態。狀態寄存器用于指示應用寄存器是否已被鎖定或是否可用于存儲數據。在應用寄存器被編程之前，讀出的狀態寄存器值是FFH。當把暫存器的數據寫入到應用寄存器時，狀態寄存器的兩個最低有效位將被清零，此后讀出的狀態寄存器結果是FCH。
2 DS2430A的存儲器功能命令及使用方法
(1)Write Scratchpad[0Fh]寫暫存器
發出Write Scratchpad命令后，緊接著單片機必須發出1字節的地址，隨后將需要送入數據存儲器的數據寫入暫存器。DS2430A每收到1字節后地址會自動加1。當地址為1Fh的暫存器也收到了數據字節以后，地址計數器將返回到OOh，可繼續寫入下一個字節，直到單片機發出復位脈沖。
(2)Read Scratchpad[AAh]讀暫存器
該命令用于在將暫存器數據復制到EEPROM存儲器之前對數據進行驗證。單片機發出Read Scratchpad命令后，要緊接著發出1字節的地址，表明讀取數據的起始地址。主機每讀取一個字節，DS2430A地址將自動加1。讀取地址為1Fh的數據后，地址計數器將返回到OOh，可繼續讀取下一個字節，直到單片機發出復位脈沖。
(3)Copy Scratchpad[55h]復制暫存器
存入暫存器的數據經過確認后，單片機便可發出Copy Scratchpad命令和確認字節A5h，把數據從暫存器寫入EEPROM存儲器。該命令總是把暫存器的全部數據復制到EEPROM。如果只想改變EEPROM中幾個字節的數據，在發出Write Scratchpad和Copy Scrlatchpad命令之前，暫存器中應該包含了最新的EE-PROM數據。發出該命令后，數據線要保持邏輯高電平狀態至少10 ms。
(4)Read Memory[F0h]讀存儲器
Read Memory命令用于讀取EEPROM數據存儲器中的部分或全部數據，或把數據存儲器中的全部內容復制到暫存器，為僅改變EEPROM部分字節做準備。當把數據從數據存儲器復制到暫存器并進行讀取時，單片機必須發出Read Memory命令和1字節的數據讀取起始地址。單片機每讀取1字節的數據，DS2430A的地址自動加1。讀取地址1Fh的數據后，地址計數器將返回到00h，以便繼續讀取下一個字節，直到主機發出復位脈沖。如果只希望將數據存儲器中的全部數據復制到暫存器中，而不必讀取數據，單片機可以在發出命令字節后，立即發送復位脈沖。
(5)Write ApplicaTIon Register[99h]寫應用寄存器
該命令與Write Scratchpad命令基本相同，只是它是向64位應用寄存器的暫存器寫入數據。在發出命令代碼后，主機必須提供1字節的地址，隨后發送要寫入的數據。DS2430每收到1字節后地址會自動加1。當地址為07h的暫存器收到數據后，地址計數器將返回到00h，可繼續寫入下一個字節，直到主機發出復位脈沖。只要應用寄存器未被鎖定，就可以使用Write Application Register命令。如果向已經鎖定的應用寄存器發出該命令，寫入寄存器暫存器的數據將會丟失。
