- 關于扭矩傳感器的信號采集及輸出
- 來源：賽斯維傳感器網 發表于 2014/7/14
信號采集

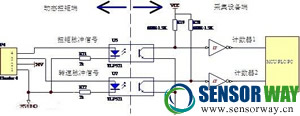

頻率輸出信號的信號采集頻率信號輸出時，與后續的信號采集設備的建議接口電路如圖所示
頻率信號采集
電流或電壓輸出信號的信號采集如圖所示。
電流電壓信號采集
信號輸出
1、方波信號、脈沖信號：
扭矩傳感器的標準信號輸出是頻率信號，即5-15KHz；為了適應客戶需求，無需外置模塊，與原始輸出電路整合設計直接輸出4-20mA、0-20mA、1-5V、0-5V模擬信號，方便客戶采。
2、扭矩信號處理形式：
扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。
扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。
直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。
