Gear Fit內部傳感器構造與解析
來源:賽斯維傳感器網 發表于 2014/5/21

  近期,Samsung Galaxy S5上市的同時推出了第一款具有健身追蹤的可穿戴設備Gear Fit,為消費者帶來了另一款重量級的穿戴式產品,上海微技術工研院(SITRI)為您帶來該款產品最新分析。

  隨著穿戴式技術越來越受到廣大用戶的關注,國內外多家廠商開始涉足可穿戴式領域,如Fitbit、Jawbone、華為以及360兒童衛士等,手機業風向標Apple公司也正在積極研發其首款可穿戴式產品iwatch,然而就在Apple iwatch還未上市之際,手機業另一巨頭Samsung公司已經搶先一步開始進軍可穿戴式設備領域,在去年推出了Gear之后,于今年Samsung Galaxy S5上市的同時推出了第一款具有健身追蹤的可穿戴設備Gear Fit。它具有跟蹤用戶鍛煉,計步,監測心率以及即時通知等功能,并可與Samsung手機設備通過藍牙進行數據同步,以便幫助用戶更好的了解和改善自己的健康狀況。

  Samsung Gear Fit的內部構造如何?它使用了哪些傳感器?現在為大家一一解析。

  外觀設計與包裝

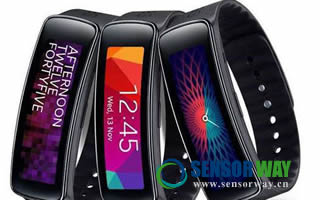

  Samsung Gear Fit采用了Galaxy系列一貫使用的包裝風格,打開包裝盒,可以看到Gear Fit和相關配件說明書等都整齊的安放在盒內。主品Gear Fit采用了Samsung自己生產的曲面顯示屏且具有觸控的功能,這使整個產品外觀顯得更簡約時尚。

  傳感器

  Gear Fit使用了2顆傳感器,一顆6軸陀螺儀與加速度計,另一顆為心率傳感器。

  與Samsung Galaxy S5一樣,采用了InvenSence公司的傳感器MPU6500,它集成了3軸陀螺儀及3軸加速度計。InvenSence采用體硅工藝,MEMS芯片及ASIC芯片集成在3.0mm x 3.0mm x 0.9mm尺寸的封裝內。

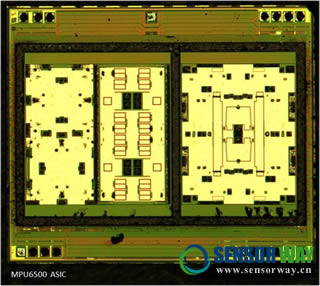

  陀螺儀與加速度計MPU6500 ASIC芯片全圖:




  MPU6500的MEMS Sensor芯片采用InvenSense的 Nasiri工藝,該工藝能夠與標準CMOS工藝緊密結合,并且使用體硅技術實現主要MEMS結構。ASIC芯片與MEMS芯片采用晶元級鋁鍺建合。

  心率傳感器

  Samsung Gear Fit在使用的測量心率功能時,只需將手環戴在手上啟動監測功能并保持數秒的靜止即可讀取監測結果。實現該功能的心率傳感器,并非使用和Galaxy S5相同的Maxim公司產品,而是使用了Analog Deivce公司的產品,該芯片封裝尺寸為5.0 mm x 2.8 mm x 1.1mm,該芯片包含了2顆獨立Die,分別是ASIC和Sensor。

  Samsung Galaxy S5中采用的心率傳感器芯片Maxim MAX86900,該芯片將傳感區域與ASIC控制電路集成在一顆芯片中。而Gear Fit使用的ADI公司生產的心率傳感器,AISC和傳感器分布于獨立的兩顆die,封裝在同一個封裝內。
