- 赫思曼：滿足未來安全標準的控制系統方案
- 來源：慧聰 發表于 2011/1/5
滿足未來的安全標準
EN13849-1(機械安全-控制系統中與安全相關的部分-Part1:設計原則概述)即將取代現在的功能安全標準EN954-1。新的標準基于系統結構并且著重解決方法，改進了所使用硬件的可能性風險分析和軟件程序的系統可靠性評估。此外，一種新的安全等級體系-稱作性能水平(PL)也被引入，作為衡量功能安全等級的指標。性能水平值由定量因素例如：MTTFd(導致危險的平均失效時間)、DC(診斷覆蓋率)、CCF(共因失效)、系統設計類別和定性因素共同決定。定性評估是通過完善的文檔開發流程來證明安全應用適當性并確保了正確的執行。風險評估和可能性方法起源于IEC61508(與系統安全相關的電力/電子/可編程電子的安全功能)，這種標準采用微小不同的可能性參數(PFH/PFD,SFF,DC,HFT)和一個叫做安全完整性等級(SIL)的組合。總而言之，新的歐洲安全標準引進的主要進步是將安全系統故障的可能性分析和功能安全管理系統的指示這兩者相結合。
可自由擴展的移動控制系統：一個和諧的解決方案
赫思曼堅持提供量身定做控制方案，因此始終如一地確保了高水準的操作效率和安全。并且赫思曼自動化和控制為移動應用開發了可自由擴展的移動控制系統。有了集成安全結構，可自由擴展的移動控制系統可根據ENISO13849-1提供PLc(SIL1)或PLd(SIL2)兩種性能水平。這種安全結構由安全控制器，赫思曼開發的安全協議以及監控應用程序主處理器和主控制電路的安全任務三部分組成。系統通過不同的32位CPU涵蓋從低端到高端全部的性能范圍。通過集成的通信接口包括以太網(10/100BASE-TX),CANopen/CANopen安全和USB接口，將系統集成到數據和安全通信網絡。帶有自診斷的輸入輸出提供的安全I/O端口技術可以自診斷錯誤，是達到PLd/ENISO13849-1和SIL-2/IECEN61508控制安全等級必備的。SMCS控制器為不同電位輸入的限位開關或電感式、電容式NAMUR接近開關提供特制自診斷開關量輸入電路的解決方案。此外每一路輸入在工作狀態下都會定期自我檢測。用戶可以獲得所有的診斷數據變量并且如果需要還可以通過控制程序分析這些數據變量。

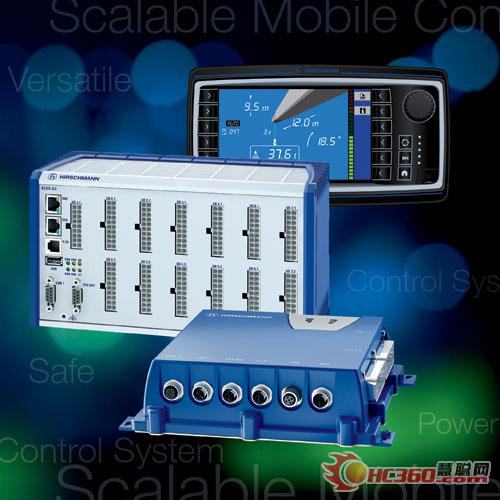

可自由擴展的移動控制系統
模塊化應用軟件
可自由擴展的移動控制系統可以用CoDeSys(IEC61131-3)或“C”編程。赫思曼提供額外的完整系統集成,該集成包括應用軟件或控制安全功能模塊庫,其中模塊庫可以由用戶自由定義參數并且配合用戶應用程序使用。

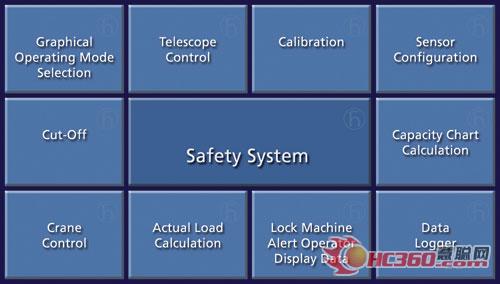

模塊化應用軟件
功能安全應用傳感器
由于系統的性能總是取決于系統鏈中最弱的環節，所以將傳感器集成到整個系統鏈的概念對我們來說尤其重要。像傳感器、控制器、執行器串行組合的故障概率可以通過例如Sistema這種工具計算出來，同時也可以很快明確如果傳感器(例如負荷傳感器，傾角傳感器或者壓式傳感器等)被應用在功能相關的系統中必須達到的大概的安全等級。赫思曼的設計概念基于多樣的安全等級和接口，提供可以滿足不同的安全需求的分等級傳感器型譜。帶有CANopen安全端口的基本PLd/SIL2傳感器可以確保多數常規安全應用整體達到PLc等級。如果需要還可以定制4…20mA電流回路和更高安全等級(例如PLe/SIL3)的傳感器。
