- Allegro MicroSystems公司發布新型用戶可編程線性霍爾效應傳感器 IC
- 來源：電子工程世界 發表于 2010/12/22

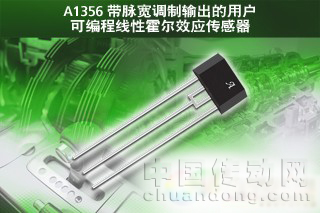

Allegro MicroSystems 公司推出帶脈寬調制輸出的新型用戶可編程線性霍爾效應傳感器 IC。A1356 是一款具有極高載波頻率（2 kHz）的裝置，它進一步完善了 Allegro 現有的帶脈寬調制輸出的線性裝置系列。該裝置主要針對汽車市場的檔位檢測、撥叉、離合器和空檔應用，以及工業市場的關鍵應用。
A1356 是一款帶脈寬調制 (PWM) 集電極開路輸出的高精度用戶可編程線性霍爾效應傳感器。PWM 輸出信號的占空比 (DC)（信號頻率：2 kHz）與施加的磁場成正比例。A1356 裝置能通過其內置霍爾傳感器元件將模擬信號轉換為數字編碼 PWM 輸出信號。數字編碼 PWM 輸出的耦合抗擾性遠遠超出了模擬輸出信號的抗擾性，尤其是當信號需要在系統內進行長距離輸送時。
A1356 具有 BiCMOS 單片電路，該電路集成了霍爾元件、用于降低霍爾元件固有的靈敏度和偏移漂移的高精度溫度補償電路、小型信號高增益放大器、專有動態偏移取消電路、以及 PWM 轉換電路。動態偏移取消電路可減少霍爾元件的殘留偏移電壓，這些電壓通常是由成型裝置、溫度依存性以及熱應力所致。高頻偏移取消（斬波）時鐘可支持更高的采樣率，從而提高輸出信號的精度，實現更快速的信號處理能力。
A1356 的設計和制造靈活性可通過用戶編程實現：增益、靜態占空比和載波頻率。該裝置可在磁路中設置，并可通過串行脈沖群編程。選擇恰當?shù)膮?shù)后，代碼即可鎖定，實現一次性編程。通過這種方式，可減少制造公差，裝配過程也相應簡化。
A1356 傳感器采用無鉛 3 引腳單列直插封裝（KB 后綴），引腳框采用 100% 霧錫電鍍。
