一区二区三区乱码无字幕中文字幕一区二区三区的国产黄片第一区二区三区国产高清精品一区二区三区国产免费AV片在线观看麻豆_久久久久久精品无码影院水牛影视亚洲日韩国产精品久久无码综合_AV天堂午夜精品一区||www.lgwen.cn,AAAAA级少妇高潮大片-人人妻人人澡人人爽人人dvd-韩国乱码伦视频免费-性色av人妻无码一区-国产69精品久久久久孕妇||www.bqag.cn ,欧美午夜理伦三级在线观看,欧美精品VIDEOSEX极品,欧美成人在线视频,性XXXX欧美老妇胖老太性多毛,欧美高清性XXXXHDVIDEOSEX,高清欧美性猛交XXXX黑人猛交,国产日韩欧美,欧美人与性囗牲恔配,亚洲M码 欧洲S码SSS222,欧美日韩免费观看,欧美老熟妇又粗又大,欧美人妻日韩精品,欧美精品一区二区,欧美日韩精品,欧美日韩一区,欧美裸体XXXX极品少妇||www.e112o4.cn ,蒙古女人一级毛片毛片国产精品完整版-亚洲国产成人欧美激情-国产伦一区二区三区高清-国产美女视频一区二区三区-国产日本久久久久久久久婷婷-国产精品亚洲欧美||www.ipages.cn

鐵電材料因具有穩(wěn)定的自發(fā)極化，且在外加電場下具有可切換的極化特性，在非易失性存儲器、傳感器、場效應晶體管以及光學器件等方面具有廣闊的應用前景。與傳統(tǒng)的三維鐵電材料不同，二維范德華層狀鐵電材料表面沒有懸空鍵，這可降低表面能，有助于實現(xiàn)更小的器件尺寸。此外，傳統(tǒng)三維鐵電薄膜的外延生長需要合適的具有小的晶格失配的基材，而在二維層狀材料中，許多具有不同結(jié)構特性的層可以被堆疊并用于鐵電異質(zhì)結(jié)構器件，不受基底的限制，從而提供了廣泛的鐵電特性可調(diào)性。某些二維層狀材料已在實驗或理論上被報道為鐵電材料，包括薄層SnTe、In2Se3、CuInP2S6、1T單層MoS2、雙層或三層WTe2、鉍氧氯化物和化學功能化的二維材料等。然而，目前對二維材料鐵電疇結(jié)構的調(diào)控及鐵電-反鐵電相變等方面缺乏系統(tǒng)性研究，在范德華層狀材料中實現(xiàn)連續(xù)的鐵電域可調(diào)性和鐵電-反鐵電相轉(zhuǎn)變?nèi)允翘魬?zhàn)。

　　近日，中國科學院蘇州納米技術與納米仿生研究所研究員康黎星團隊與中國人民大學教授季威團隊、南方科技大學副教授林君浩團隊、松山湖材料實驗室副研究員韓夢嬌合作，在新型二維鐵電材料鐵電疇結(jié)構的調(diào)控方面取得進展。該團隊發(fā)現(xiàn)了一種具有室溫本征面內(nèi)鐵電極化的新型二維材料Bi2TeO5，并觀測到由插層鐵電疇壁誘導的鐵電疇大小、形狀調(diào)控機制以及由此產(chǎn)生的鐵電相到反鐵電相的轉(zhuǎn)變�？蒲腥藛T采用CVD法合成新型的超薄室溫二維鐵電材料Bi2TeO5，通過壓電力顯微測（PFM）證實該材料存在面內(nèi)的鐵電疇結(jié)構，結(jié)合電子衍射及原子尺度的能譜分析和第一性原理計算結(jié)果對其結(jié)構進行解析，結(jié)合像差校正透射電鏡對亞埃尺度的離子位移進行分析（圖1）。對Bi2TeO5中疇結(jié)構的進一步研究發(fā)現(xiàn)，樣品中存在大量的條狀疇結(jié)構。原子尺度結(jié)構分析和計算結(jié)果表明，由于Bi/Te插層的存在，有效降低了疇壁的應變能，從而使得180°疇壁的條狀疇能夠穩(wěn)定(圖2)。研究表明，通過調(diào)控前驅(qū)體中Bi2O3和Te的比例可以有效實現(xiàn)180°鐵電疇寬度的調(diào)控及實現(xiàn)鐵電-反鐵電相的反轉(zhuǎn)（圖3、圖4）。此外，Bi/Te插層的引入除了能夠改變鐵電疇的大小，同時可以對疇壁的方向進行調(diào)控（圖5）。

　　本研究對Bi2TeO5室溫面內(nèi)鐵電性的報道豐富了本征二維鐵電材料體系。原子插層作為新的調(diào)控單元對鐵電疇大小及方向的調(diào)控，以及由此產(chǎn)生的鐵電-反鐵電相變，為二維鐵電材料疇結(jié)構及相結(jié)構的調(diào)控提供了新思路，并為在未來納米器件領域的應用奠定了新的材料基礎。相關研究成果以Continuously tunable ferroelectric domain width down to the single-atomic limit in bismuth tellurite為題，發(fā)表在《自然-通訊》（Nature Communications）上。

　　論文鏈接

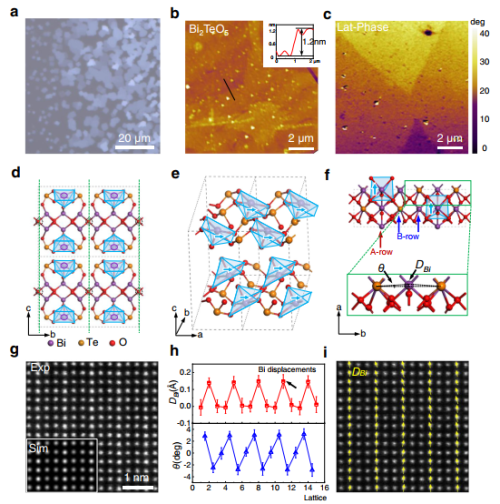

圖1.二維層狀鐵電材料Bi2TeO5的CVD生長及結(jié)構表征。a、二維層狀Bi2TeO5的光鏡圖；b-c、樣品的表面形貌及對應的面內(nèi)PFM圖像；d-f、不同方向Bi2TeO5的結(jié)構模型以及鐵電極化的產(chǎn)生；g-I、Bi2TeO5的原子尺度結(jié)構表征及對應的極化分布。

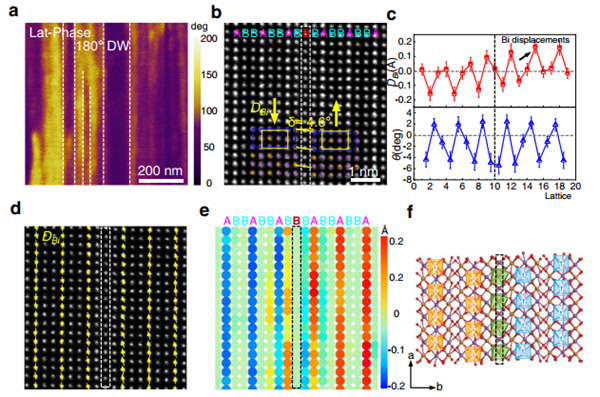

圖2.Bi/Te插層誘導的180°鐵電疇的形成。a、Bi2TeO5中典型條狀180°鐵電疇的面內(nèi)PFM；b、180°鐵電疇壁的原子尺度HAADF-STEM圖；c-e、180°鐵電疇壁處鐵電離子位移（DBi）及晶格畸變(晶格轉(zhuǎn)角θ)的原子尺度分析；f、弛豫后180°鐵電疇的結(jié)構模型。

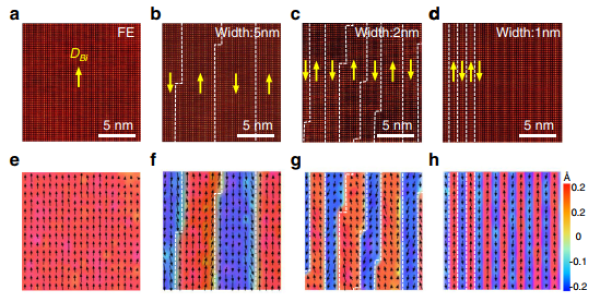

圖3.插層對疇寬度的調(diào)控及鐵電相到反鐵電相的轉(zhuǎn)變。a-d、具有不同周期的180°疇HAADF-STEM圖像；e-h、分別為對應圖a-d中的離子位移分布。

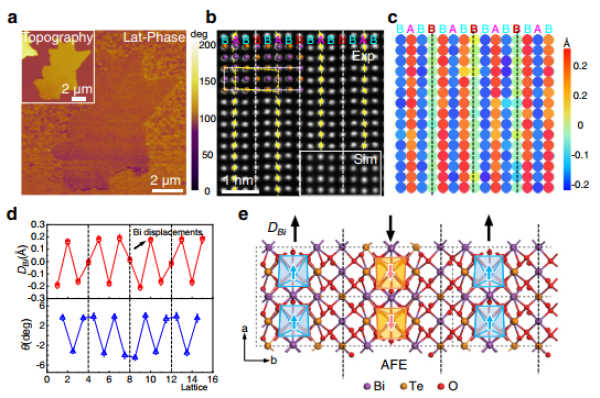

圖4.插層誘導的反鐵電相。a、具有反鐵電性樣品的PFM；b-d、反鐵電樣品中的原子尺度極化分布及晶格畸變分析；e、弛豫后的反鐵電相結(jié)構模型。

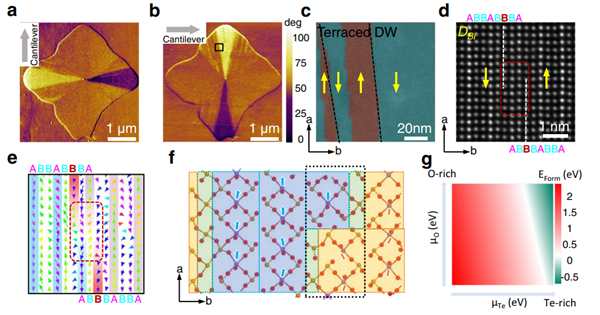

圖5.疇壁臺階的形成及插層對疇壁取向的影響。a-b、樣品中扇形鐵電疇的面內(nèi)PFM圖像；c、扇形鐵電疇邊緣處大量臺階形成的傾斜疇壁面；d-e、疇壁臺階的原子尺度HAADF-STEM圖像及對應的離子位移分析；f、弛豫后的疇壁臺階結(jié)構模型；g、Te和O濃度對疇壁臺階形成焓的影響。
