- 高度敏感的傳感器可測量心臟和大腦的活動
- 來源：賽斯維傳感器網 發表于 2020/10/26

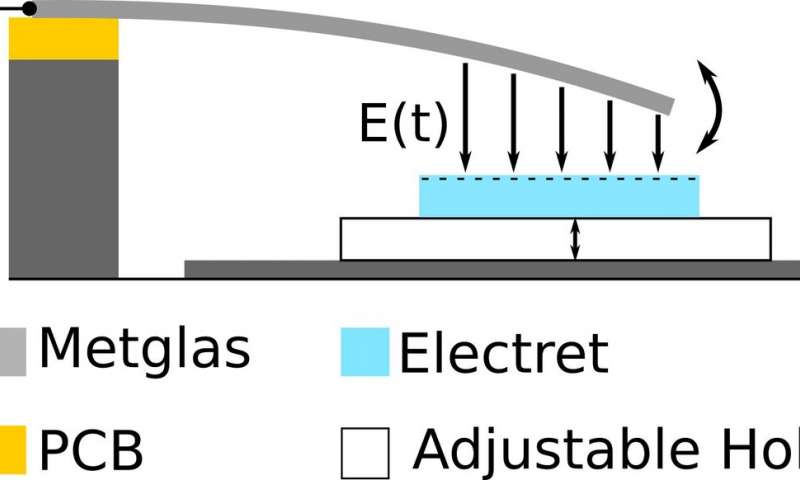

通過施加磁場，彎曲梁振動。永久充電的駐極體（藍色）拉動彎曲梁。這樣，他的振動力變得更強，并且發出的電信號也更強。學分：基爾大學
電信號測量（例如ECG（心電圖））可以顯示人腦或心臟的工作方式。除了電信號，磁信號還揭示了有關這些器官活動的信息。可以毫不費力地進行測量，并且無需皮膚接觸。但是，特別弱的信號需要高度靈敏的傳感器。來自基爾大學協作研究中心1261“磁電傳感器”的科學家現在已經開發出一種懸臂傳感器的新概念，其未來目標是測量心臟和大腦活動的低頻頻率。極小，節能的傳感器特別適合醫療應用或移動微電子產品。這通過使用駐極體來實現。這種材料是永久帶電的 并且還用于助聽器或移動電話的麥克風。研究團隊在著名期刊《納米能源》的特別版中介紹了其傳感器概念。
更有效：將機械能轉化為電能
由“功能納米材料”工作組的Rainer Adelung教授和多組分材料工作組的Franz Faupel教授領導的研究團隊致力于懸臂傳感器。它們由一條薄的硅帶組成，在最簡單的情況下，需要施加兩層：第一層響應磁場（磁致伸縮材料），第二層可以發出電壓（壓電材料）。CRC成員Faupel解釋說：“如果產生磁場，第一層會變形，從而彎曲整個條帶，并像游泳池的跳水板一樣振動�！� 由于變形，第二層發出可測量的電壓信號。
博士研究員Marleen Schweichel解釋說：“借助我們的新傳感器概念，我們正在尋找一種方法，通過賦予彎曲束更多的動力來使機械能轉換為電能更加有效�！� 彎曲梁振動越多，發出的電信號越強。
振動的硬質材料
通常，諸如塑料之類的所謂軟材料以低頻振動。因此，振動被顯著衰減，并且發射的信號非常弱。使用硬質材料，可以避免明顯的阻尼。然而，為此目的需要更大質量的材料，這幾乎不能適合傳感器技術的小尺寸�！巴ㄟ^我們的方法，我們能夠使由硬質材料制成的小型彎曲梁表現得像軟質材料，并在低頻下振動，而且振幅更大，而且還具有更大的振動性，” Adelung總結說，他們的發現如此特別。
駐極體材料：永久帶電
決定性因素是所謂的駐極體。研究小組將這種永久帶電的材料施加在彎曲梁的下方。通常，振動彎曲梁會推回其原始位置。但是，由于其自??身的平衡應力，駐極體沿相反的方向拉動彎曲的梁，從而放大了梁的振動，從而放大了傳感器的電信號。
為了能夠盡可能準確地讀取此信號，研究團隊還將一種新的降噪方法集成到了其替代傳感器概念中。根據“功能納米材料”工作組的第一作者蒙娜·明特肯（Mona Mintken）的說法，通過非�？焖俚臏y量，可以在噪聲之間“拾取”各個信號。
帶有集成電源的傳感器
得益于傳感器中使用的駐極體，不僅低頻可以更好地進行測量。類似于永久磁鐵，無需電源即可產生自己的永久磁場，駐極體也會產生自己的永久電場。博士研究員史蒂芬·施羅德（StefanSchr?der）解釋說：“駐極體因此為傳感器提供了內在的電勢。傳感器本身就不需要外部電源，并且可以用于移動應用。” 通過一項合作協議，他花了三個月的時間在美國麻省理工學院（MIT）進行研究，以進一步改善所需的特殊駐極體層。為此，他使用了所謂的iCVD（引發劑化學氣相沉積）工藝，該工藝可使各個材料層以高精度進行沉積。
材料科學家Faupel說：“駐極體就像一種納米發電機一樣工作，它可以產生電能。從理論上講，可以做到二十多年�！� Adelung補充說：“具有如此小尺寸的集成電源的傳感器，對于連接分散的自主電子系統的物聯網領域的應用也很令人興奮。”
