- Maxim推出完備的SoC、混和信號微控制器
- 來源：電子工程世界 發表于 2010/12/2

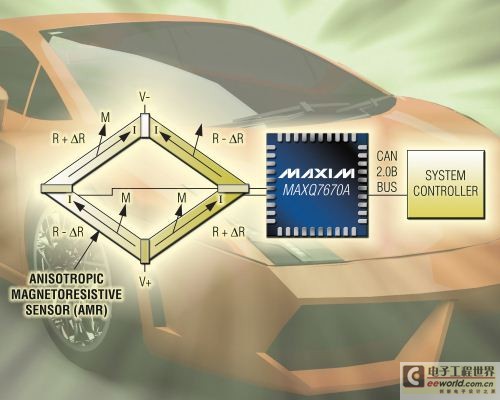

Maxim推出MAXQ混和信號微控制器產品線的最新成員：完備的片上系統(SoC)、混和信號微控制器MAXQ7670A，器件集成精確測量小幅值差分模擬輸入信號所需的全部功能模塊。MAXQ7670A在之前推出的MAXQ7670基礎上，將混和信號測量的性能擴展至12位，電壓測量范圍可達微伏級，能夠用于多種類型的傳感器，例如：各向異性磁阻傳感器。AMR傳感器在汽車或工業系統中通常用于線位移或角位移的非接觸檢測。
MAXQ7670A僅占用5mm x 5mm的電路板空間，每個輸入通道具有片內可編程增益控制功能。該功能省去了小信號的外部放大電路，可節省40%的成本和PCB占用面積。該款SoC經過設計，能夠在惡劣且空間受限的工作環境中對信號進行數字化及處理，因而可理想用于汽車(例如：轉向、剎車和節氣門位置控制)和工業控制系統(閥門定位和軸旋轉控制)。片內RISC CPU和內置的CAN總線控制器能夠?qū)χ悄軅鞲衅骶W(wǎng)絡進行實時數據處理。
MAXQ7670A具有八路單端/四路差分輸入、可編程增益差分放大器(1倍增益或16倍增益)和12位分辨率的125ksps ADC。器件能夠?qū)鞲衅鬏敵鲞M(jìn)行數字化處理，以實現超高精度的物理參數測量；監測電源電壓，以響應電源失效事件；內置的看門狗定時器可確保系統可靠工作。器件的數字接口包括CAN 2.0B控制器、SPI™接口、JTAG接口和七個通用I/O。此外，還提供帶捕獲、比較和PWM功能的通用定時器。
MAXQ7670A包含一個16位RISC MAXQ微控制器內核，能夠以16MIPS速率在單指令周期內完成數據獲取和執行。此外，器件還內置2KB數據SRAM和64KB汽車級閃存。內部8KB固定用途ROM支持在系統編程功能，可實現現場升級。硬件密碼功能可防止未經授權訪問閃存。
MAXQ7670A采用節省空間的5mm x 5mm、40引腳TQFN封裝，工作在-40°C至+125°C汽車級溫度范圍�？商峁┰u(píng)估套件以加速設計進程。評估套件包含評估板和基于PC的集成開發環境(IDE)。IDE提供調試器、匯編器/連接器、限時版本的IAR編譯器和仿真器。此外，Maxim的網站還提供了多篇使用MAXQ系列產品的應用筆記及多個軟件示例程序(china.maxim-ic.com/MAXQ)。
