- 硅膠傳感器使設備能夠在測量應變和壓力時伸展
- 來源：賽斯維傳感器網 發表于 2021/3/18
日本的研究人員已經轉向使用異質有機硅來“反彈”可拉伸的傳感器，這些傳感器被拉伸得太遠了。
可穿戴電子設備領域中的最新創新已增加了對 柔性和可拉伸電子系統的研究。
盡管在傳統的基于CMOS的組件領域中數十年的工作價值已導致戲劇化的小型化，但這些設備仍然脆弱且不靈活。盡管可以將它們放置在柔性PCB基板上以實現一定程度的靈活性，但該解決方案不會很快實現真正與人體貼合的設備。
因此，全球的研究人員和設計工程師一直在尋找在設備級別創建完全靈活的電子組件的不同方法，特別是可穿戴式傳感器，這些傳感器在消費，工業，國防和醫療技術領域具有多種有用的應用。
伸出傳感器
但是，可拉伸的物理傳感器存在一個固有的問題-彈性。當可伸縮傳感器的彈性太強且延伸得太遠時，不必要的相互作用會導致在一個軸上進行測量，而在另一個軸上產生誤差。這可能會阻礙高級電氣系統（如可穿戴設備和軟機器人）的關鍵開發的進展。
例如，完全正常且規則的運動（例如肘部或膝蓋的彎曲）足以將傳感器推到其結構完整性之外。這會在壓力運動測量中產生很大的誤差，并使傳感器無法同時測量壓力和應變。

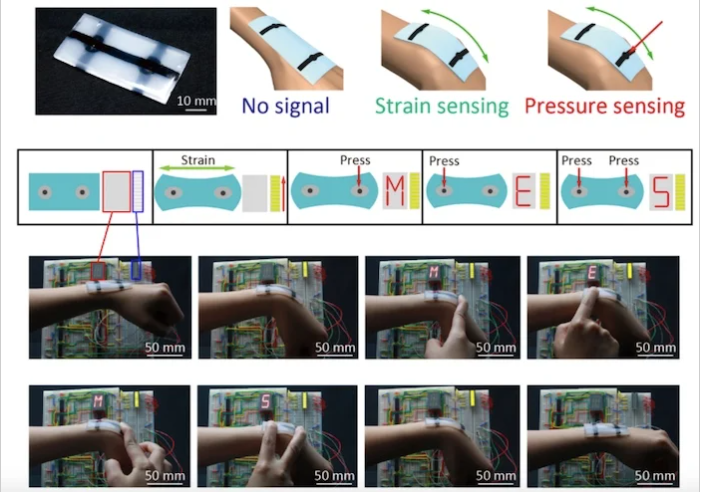

在此演示中，壓力和應變感測由每個動作獨立控制。圖片由《科學報告》提供
壓力傳感器（換能器）通過利用恒定面積的傳感元件來工作，并響應流體壓力施加到其上的力。施加的力使換能器的膜片偏轉，然后對其進行測量并將其轉換為電輸出。
如果換能器的一根軸偏離足夠大的倍數（例如，因為它已經被拉伸得太遠），這將導致讀數不準確，因為壓力（P）是用力（F）除以面積（A）來計算的， P = F / A。
在消費者可穿戴設備中，這些不準確之處將給用戶帶來煩惱。在醫療或對安全有嚴格要求的應用中，它們可能很危險。
使傳感器反彈
日本橫濱國立大學（YNU）的研究人員聲稱找到了一種解決此問題的方法，提出了一種“壓力傳感器和應變傳感器的整體陣列”，該傳感器能夠同時并獨立地檢測運動的力和彎曲變形。
在發表的論文中，研究人員描述了使用兩種不同的材料（一種軟材料和一種硬材料）來保護傳感器伸展和準確測量運動的能力。將硬硅樹脂（PDMS）沿著陣列上的電極放置，并在每個放置的核心處放置可感測壓力的柔軟的多孔硅樹脂。
伸縮傳感器

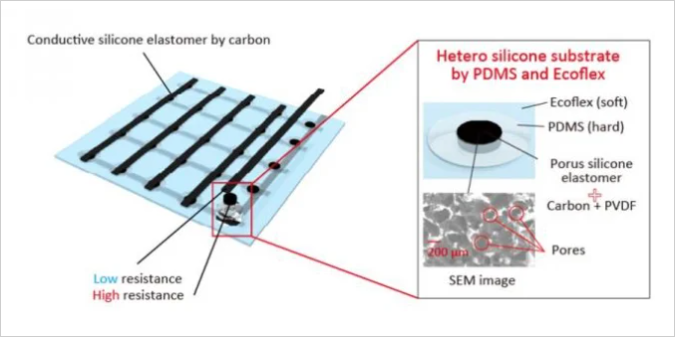

有機硅基材由兩種不同類型的有機硅制成-一種硬而一種軟。較硬的有機硅（PDMS）可以抑制壓力感應元件在應變下的變形。圖片由橫濱國立大學大田裕樹提供
YNU工程學院的論文作者，副教授Hiroki Ota表示：“圍繞壓力感應元件的PDMS可以防止在產生的設備張力期間元件發生大的變形�！�
PDMS核心處的柔軟的多孔有機硅壓力中心受PDMS的硬殼保護。這樣就可以測量壓力，而不會超出可靠的誤差范圍。它還允許傳感器測量壓力和應變，這是運動的獨立因素。
通過可彎曲傳感器了解人體運動
另外，映射陣列矩陣中的列電極和行電極的電阻低于壓力傳感器的電極。Ota補充說：“這種基板和電極電阻的控制可以防止器件的拉伸變形影響壓力感測�！�
可拉伸陣列中的電極可以比檢測壓力所需的速率更低的速率測量應變，這使得能夠獨立感測壓力和應變。
研究人員計劃將他們的傳感器應用到物理鍵盤上，然后將其安裝到人體上。他們說，這種鍵盤將能夠隨著身體彎曲而仍能檢測到指尖的壓力。他們還希望使用傳感器來進一步了解人手的觸摸和運動。
